Турбодетандерные агрегаты

Предназначены для охлаждения сухого, очищенного воздуха или азота и применяются в воздухоразделительных установках и установках сжиженного азота.

Охлаждение происходит за счет расширения в радиально-осевой турбине с оптимальным коэффициентом полезного действия.
Энергия, передаваемая на вал турбины расширяющимся потоком, поглощается подшипниками скольжения и гидравлическим тормозом.
Агрегаты представляются заказчику в виде блоков, собранных и испытанных на специальных стендах. Междублочные коммуникации монтируются на месте эксплуатации в зависимости от планировки оборудования с целью наиболее удобного расположения в каждом конкретном случае.

Важнейший узел агрегата – радиально-осевая турбина реактивного типа – это высокоточное, высокооборотное изделие, обладающее высокой эффективностью и надежностью.

Быстровращающиеся части подвергнуты контролю и динамической балансировке на прецизионном оборудовании.
Монтаж, эксплуатация в соответствии с требованиями технической документации - залог высокоэффективной и надежной работы в течение всего времени эксплуатации установок.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Тип

Массовая производительность, кг/ч

Давление на входе, МПа

Температура на входе, К

Давление на выходе, МПа

Масса, кг

ДТ – 0,6/4

630

4

173

0,6

195

ДТ – 1/4

1150

4

156

0,6

240

ДТ – 1,3/4

1360

4

173

0,6

240

ДТ – 1,5/4

1560

4

173

0,6

240

ДТ – 2/6

2060

6

180

0,6

550

ДТ – 2,6/6

2700

6

200

0,3

1450

ДТ – 1/0,4

1000

0,3

124

0,03

250

ДТ – 1,3/0,5

1300

0,3

124

0,03

250

ДТ – 1,8/0,7

1800

0,6

130

0,1

250

ДТ – 3,5/0,6

2100-3200

0,6

130

0,14

550

ДТ – 0,8/20

800

20

248

0,6

240

ДТ – 1,8/20

1700

20

238

0,6

500

ДТ – 4/20

3600

20

100

0,2

1450

ДТ – 5/20

5000

20

248

0,6

1450

ДТ – 6/20

5300

20

236

0,4

1450

ДТ – 6/0,5

5300

0,4

108

0,05

250


Адиабатический КПД до 0,8 в зависимости от типа агрегата.

Диапазон рабочих параметров:
Давление на входе: 0,3 – 20 МПа.
Расход газа 300 – 10.000 кг/ч.
Частота вращения ротора 25.000 – 220.000 об/мин.

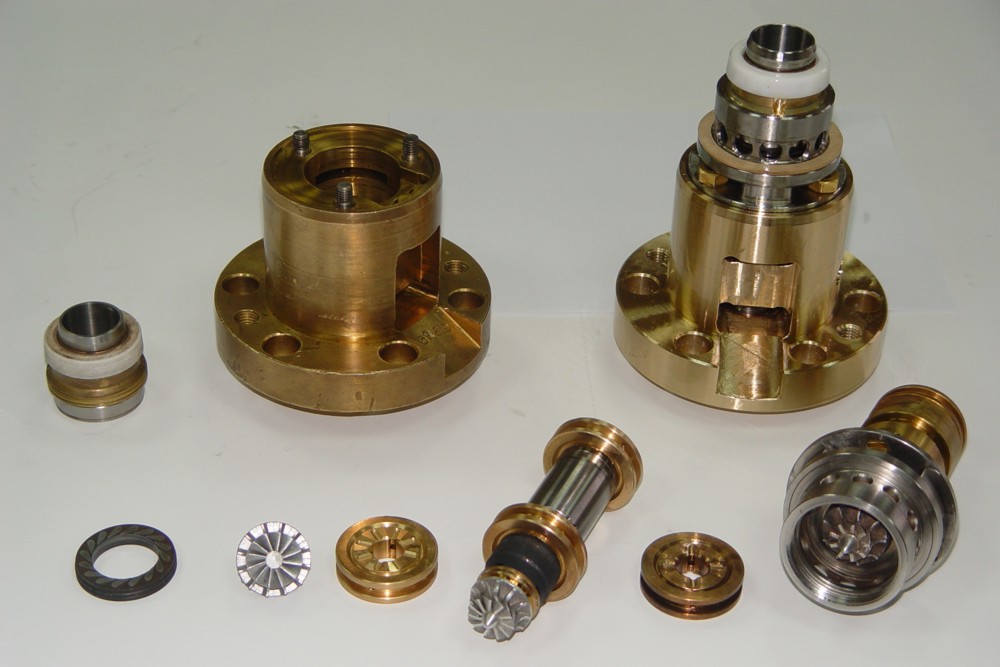

Запасные части турбодетандеров

ДТ-0,3/4

Турбина

КК 2010.01.000.04

Датчик

КК 2010.00.500

Ротор

КК 2010.01.100

Подшипник

КК 2010.01.002

Втулка

КК 2010.01.013

Подшипник

КК 2010.01.024

ДТ-0,6/4

Турбина

КК 2010.01.000

Датчик

КК 2010.00.500

Ротор

КК 2010.01.100

Подшипник

КК 2010.01.002

Втулка

КК 2010.01.013

Подшипник

КК 2010.01.024

ДТ-1,3/4

Турбина

КК 2010.01.000.02

Датчик

КК 2010.00.500

Ротор

КК 2010.01.100

Подшипник

КК 2010.01.002

Втулка

КК 2010.01.013

Подшипник

КК 2010.01.024

ДТ-0,8/20

Турбина

КК 2010.01.000.01

Датчик

КК 2010.00.500

Ротор

КК 2010.01.200

Подшипник

КК 2010.01.002

Подшипник

КК 2010.01.026

Втулка

КК 2010.01.013

Турбина

КК 2014.01.000

Датчик

КК 2010.01.500

Ротор

КК 2014.01.100

Манжета

КК 2014.01.006

Прокладка

КК 2014.01.016

Втулка

КК 2014.01.018

Втулка

КК 2014.01.019

Подшипник

КК 2014.01.025

Подшипник

КК 2014.01.039

ДТ1,8/20

Турбина

КК 2010.01.000.05

Датчик

КК 2010.00.500

Ротор

КК 2010.01.200

Подшипник

КК 2010.01.002

Подшипник

КК 2010.01.026

Втулка

КК 2010.01.013

ДТ 1,5/4

Турбина

КК 2010.01.000.03

Датчик

КК 2010.00.500

Ротор

КК 2010.01.200

Подшипник

КК 2010.01.002

Подшипник

КК 2010.01.024

Втулка

КК 2010.01.013
